Ako sa LSAW a HFW potrubia líšia v aplikáciách na prepravu zemného plynu?

Prehľad LSAW a THF potrubí v preprave plynu

V moderných prenosových systémoch zemného plynu výber typu potrubia priamo ovplyvňuje bezpečnosť, účinnosť a náklady na životný cyklus. Medzi najpoužívanejšie zvárané oceľové rúry patria rúry LSAW pozdĺžne zvárané pod tavivom a vysokofrekvenčne zvárané rúry HFW. Aj keď sú obe vyrobené z uhlíkovej ocele a spĺňajú normy, ako je API 5L, ich procesy tvarovania, štrukturálne charakteristiky a hranice výkonu sa výrazne líšia. V prípade diaľkových-vysokotlakových plynovodov-sa tieto rozdiely stávajú kritickými pri konštrukčnom návrhu a rozhodovaní o obstarávaní.

Výrobný proces a štrukturálna integrita

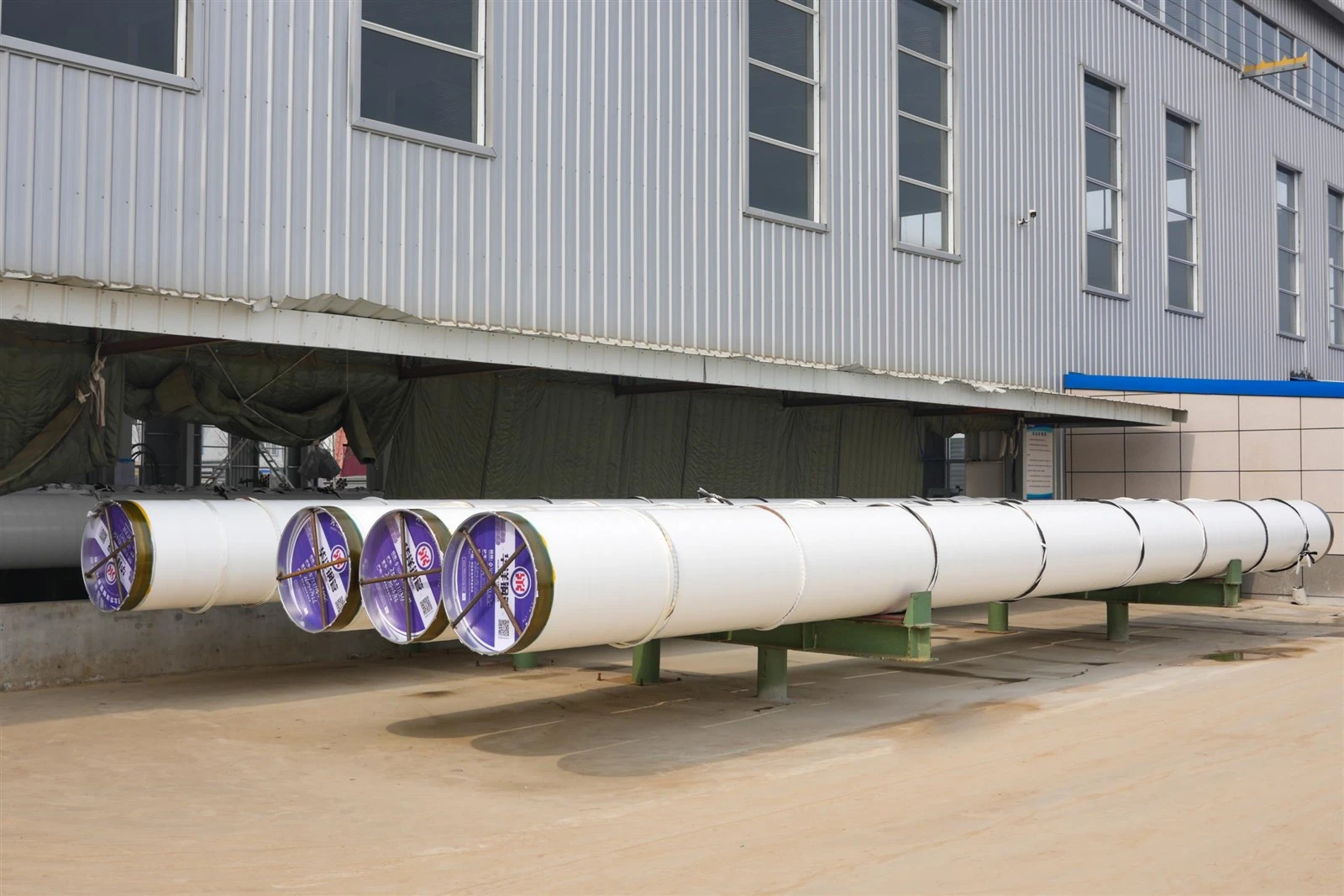

Zásadný rozdiel medzi rúrami LSAW a HFW spočíva v ich procesoch tvarovania a zvárania, ktoré priamo ovplyvňujú kvalitu zvaru a spoľahlivosť konštrukcie. Rúry LSAW sa vyrábajú z oceľových plechov tvárnením JCOE alebo UOE, po ktorom nasleduje zváranie pod tavivom. Tento proces umožňuje presné riadenie prieniku zvaru a prívodu tepla, výsledkom čoho je zvarový šev s vynikajúcimi mechanickými vlastnosťami a nízkym zvyškovým napätím. Potrubie LSAW sa navyše zvyčajne podrobuje kompletnej -ultrazvukovej a röntgenovej kontrole, čím sa zabezpečuje vysoká integrita kritických prenosových vedení.

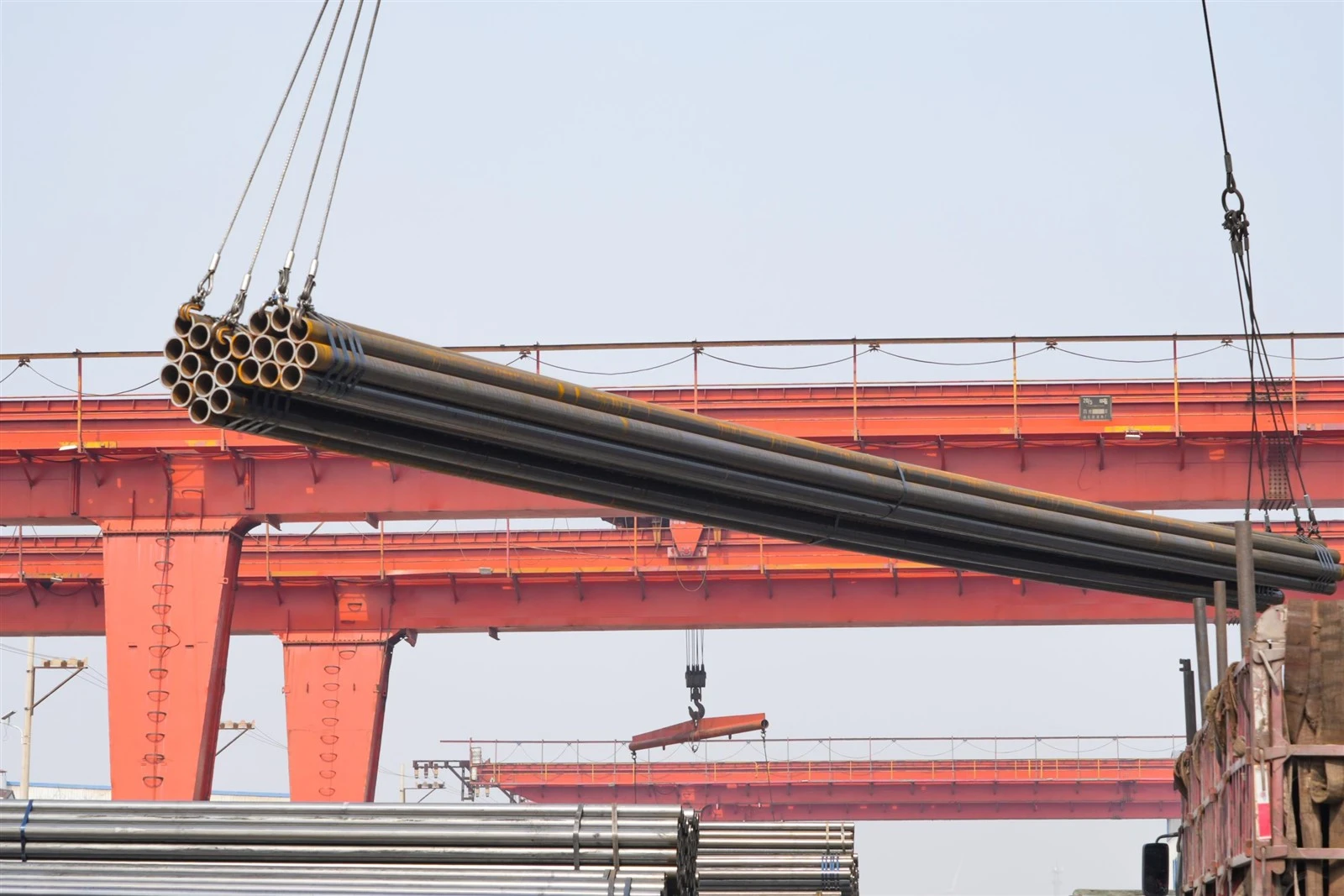

Na rozdiel od toho sa rúry HFW vyrábajú z oceľových zvitkov valcovaných za tepla- pomocou kontinuálneho tvárnenia a vysokofrekvenčného odporového zvárania. Zváranie sa dosahuje aplikáciou vysokofrekvenčného prúdu na zahriatie hrán a následným kovaním pod tlakom. Zatiaľ čo tento proces je vysoko efektívny a vhodný pre hromadnú výrobu, zvarový šev je užší a citlivejší na parametre procesu, ako je kvalita okrajov pásu a zarovnanie. Hoci moderná technológia HFW výrazne zlepšila spoľahlivosť zvaru, stále vykazuje relatívne nižšiu toleranciu voči extrémnym namáhavým podmienkam v porovnaní s rúrami LSAW.

Mechanický výkon za podmienok vysokého tlaku

Plynovody na prepravu zemného plynu často pracujú pod vysokým tlakom, najmä v diaľkových vedeniach na dlhé vzdialenosti. V takýchto prostrediach je dôležitá pevnosť potrubia, lomová húževnatosť a odolnosť voči šíreniu trhlín. Rúry LSAW vďaka svojim hrubším stenám a riadenému procesu zvárania ponúkajú vynikajúci výkon vo vysoko-tlakových scenároch. Môžu sa prispôsobiť vyšším konštrukčným faktorom a sú menej náchylné na krehké lomy, najmä v prostredí s nízkou-teplotou.

Rúry THF sa na druhej strane častejšie používajú v stredno{0}} až nízkotlakových{1}}systémoch distribúcie tlaku. Ich dizajn s tenšou stenou a výrobný proces ich robia menej vhodnými pre aplikácie s ultra-vysokým-tlakom. Avšak pre mestské plynárenské siete a kratšie prenosové vzdialenosti poskytujú HFW potrubia primeranú pevnosť a vynikajúcu nákladovú efektívnosť.

Prispôsobivosť priemeru a mierke projektu

Priemer potrubia je ďalším kľúčovým faktorom ovplyvňujúcim výber medzi potrubiami LSAW a HFW. Rúry LSAW sú obzvlášť výhodné pre veľké-potrubia s veľkým priemerom, ktoré sa vyžadujú pri projektoch prenosu cez-krajinu. Ich schopnosť udržiavať rozmerovú presnosť a mechanickú stabilitu pri priemeroch presahujúcich 1000 mm ich robí nepostrádateľnými pri veľkých projektoch energetickej infraštruktúry.

Rúry HFW sú vhodnejšie pre malé až stredné priemery, kde je dôležitá flexibilita a jednoduchosť inštalácie. Vďaka nižšej hmotnosti a konzistentnej geometrii sú ideálne pre mestské potrubné siete, priemyselné rozvody plynu a pomocné systémy. V takýchto aplikáciách sa rovnováha medzi výkonom a nákladmi stáva priaznivejším pre rúry THF.

Nákladová efektívnosť a úvahy o výrobe

Z hľadiska nákladov ponúkajú rúry HFW vo všeobecnosti nižšiu jednotkovú cenu v dôsledku ich nepretržitého výrobného procesu a vyššieho využitia materiálu. Použitie oceľových zvitkov znižuje množstvo odpadu a vysoká rýchlosť výroby zvyšuje celkovú efektivitu. Pre projekty s miernymi technickými požiadavkami poskytujú rúry HFW vysoko ekonomické riešenie.

Rúry LSAW, hoci sú drahšie, odôvodňujú ich cenu v aplikáciách s vysokým{0}}požiadavkami. Použitie hrubých oceľových plechov v kombinácii s viacerými kontrolnými stupňami a nižšou rýchlosťou výroby má za následok vyššie výrobné náklady. V prípade diaľkových- plynovodov zemného plynu, kde je potrebné minimalizovať riziko zlyhania, je však investícia do potrubí LSAW často nevyhnutná na zaistenie-dlhodobej spoľahlivosti a bezpečnosti.

Aplikačné scenáre v systémoch zemného plynu

V praktických prepravných systémoch zemného plynu sa potrubia LSAW a HFW často používajú doplnkovým spôsobom. Rúry LSAW dominujú v diaľkových potrubiach, prenosových linkách-v rôznych krajinách a pri preprave plynu na mori, kde prevláda vysoký tlak, veľký priemer a prísne bezpečnostné požiadavky. Ich robustná konštrukcia a vynikajúca integrita zvarov z nich robí preferovanú voľbu pre tieto náročné prostredia.

Rúry HFW sú široko používané v mestských distribučných sieťach plynu, priemyselných systémoch zásobovania plynom a odbočných potrubiach. Ich nákladová-efektívnosť a dostatočný mechanický výkon ich robia vhodnými pre projekty, kde sú úrovne tlaku nižšie a podmienky inštalácie sú menej náročné.

Záver

Rozdiely medzi potrubiami LSAW a HFW v aplikáciách na prenos zemného plynu sú zakorenené v ich výrobných procesoch, mechanickom výkone a nákladovej štruktúre. Rúry LSAW vynikajú v scenároch prenosu vysokého-tlaku, veľkého{2}}priemeru a-diaľky, pričom ponúkajú vynikajúcu pevnosť a spoľahlivosť. Rúry HFW medzitým poskytujú efektívne a ekonomické riešenie pre aplikácie so stredným- a nízkym-tlakom, najmä v mestskom a priemyselnom prostredí.

Pre inžinierov potrubí a vývojárov projektov by výber medzi týmito dvoma typmi mal byť založený na komplexnom vyhodnotení tlakových požiadaviek, priemeru potrubia, podmienok prostredia a rozpočtových obmedzení. Dobre-vyvážený výber zaisťuje nielen prevádzkovú bezpečnosť, ale aj optimalizuje celkový výkon projektu.
